Zubehör für Drucksensoren

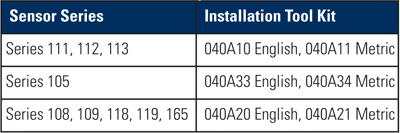

Installationswerkzeug-Sätze

Zur Unterstützung bei der Bearbeitung von Montageanschlüssen für Anwendungen, bei denen keine PCB®-Montageadapter verwendet werden, sind Einbauwerkzeugsätze erhältlich. Die Sätze enthalten die erforderlichen Werkzeuge für die Präzisionsbearbeitung der Montageanschlüsse für die entsprechenden Sensoren. Eine ausführliche Beschreibung des bündigen bzw. versenkten Einbaus von Sensoren finden Sie in den nach Modellnummer geordneten Einbauzeichnungen auf www.pcb.com.


Montageadapter

Was sind Montageadapter?

Montageadapter sind präzisionsbearbeitet, um PCB® Drucksensoren aufzunehmen und eine bequeme Installationsmethode für Sensoren zu bieten.

Warum Montageadapter verwenden?

Wenn es der Platz zulässt, reduzieren Montageadapter den Bedarf an Präzisionsbearbeitung, die für die Steckverbinder der Fühler erforderlich ist, an Stellen, an denen eine Präzisionsbearbeitung nicht möglich, unpraktisch oder einfach unpraktisch ist, kann der Adapter mit wenigen Handgriffen montiert werden. Der Sensor kann in vielen Adaptern elektrisch isoliert werden, um Störungen durch Erdschleifenrauschen zu minimieren, die beim Betrieb an elektrischen Maschinen auftreten. Spezielle Adaptermaterialien, Sensorbeschichtungen und Isolierdichtungen können werksseitig installiert werden, um den Sensor von Störungen zu isolieren.

Wassergekühlte Adapter ermöglichen die Installation von Sensoren in Hochtemperaturanwendungen für dynamische Messungen an Wärmetauschern oder anderen Hochtemperaturgeräten. Wassergekühlte Adapter ermöglichen den Betrieb von ICP®- und Ladungsausgangssensoren in Anwendungen mit Temperaturen, die weit über dem Betriebsbereich des Sensors liegen, indem sie eine stabile, lokalisierte Umgebung mit niedrigeren Temperaturen bieten. Ein ICP®-Sensor, der für +135°C (+275°F) ausgelegt ist, bleibt beispielsweise unter +65°C (+150°F), wenn er mit einem wassergekühlten Adapter Modell 064B an einem Auspuffkrümmer mit +535°C (+1000°F) betrieben wird.

Die meisten Montageadapter sind aus hochfestem 17-4 PH-Edelstahl gefertigt. Bei der Verwendung von Adaptern aus minderfesten Materialien ist auf die Einhaltung des maximalen Drucks zu achten.

Bei Sensoranwendungen, die Blitztemperaturen ausgesetzt sind, ist eine ablative Membranbeschichtung von Vorteil. Um das Ablativ einzufangen, kann der Sensor leicht in einem Adapter versenkt und die Vertiefung mit einer ablativen Beschichtung wie der PCB® 'CA' Option gefüllt werden.

In den folgenden Tabellen sind eine Reihe gängiger Adapter zusammengefasst. Viele Standard- und Spezialadapter können für spezielle Montageanschlüsse oder Materialanforderungen geliefert werden. Bitte besuchen Sie www.pcb.com oder kontaktieren Sie einen PCB®-Anwendungstechniker, um Ihre individuellen Anforderungen zu besprechen.

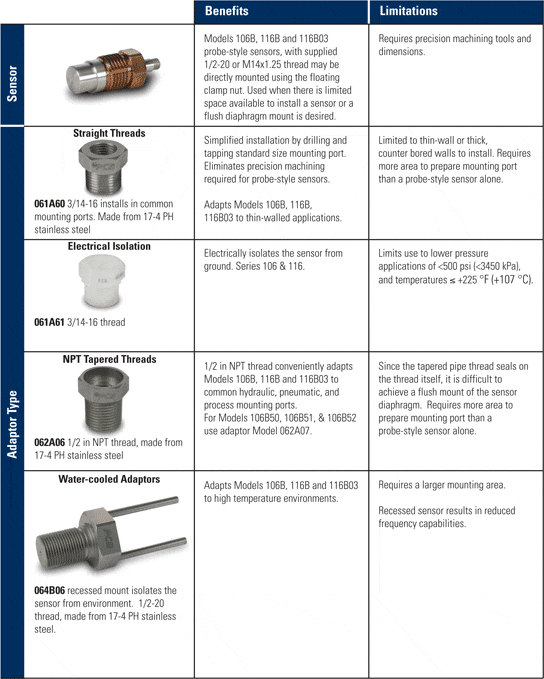

Drucksensor-Montageadapter
