Anwendungen>Kalibrierung>Referenz-Beschleunigungsmessgeräte

Referenz-Beschleunigungssensoren

Sensoren für Vibrations- und Schockkalibrierungssysteme

PCB Piezotronics bietet eine Auswahl an bewährten ICP®-Referenzbeschleunigungsaufnehmern für Ihren Kalibrierungsprozess. Mit den Vorteilen der einfachen Anwendung und der zuverlässigen Konstruktion sind die dynamischen PCB-Referenzstandardsensoren die bevorzugte Wahl für Schwingungs- und Schockkalibrierungssysteme


Back-to-back Comparison Calibration Standards

Back-to-back-Vergleichskalibrierstandards

Back-to-Back-Vergleichskalibrierungsstandard-Beschleunigungsaufnehmer ermöglichen die NIST-rückführbare Kalibrierung von Beschleunigungsaufnehmern und anderen Schwingungssensoren durch die Referenzvergleichsmethode. Der Back-to-Back-Referenzkalibrierungs-Beschleunigungsaufnehmer wird an einem mechanischen Erreger montiert und der zu kalibrierende Sensor wird auf dessen Oberfläche angebracht. Die Ausgangssignale des Referenznormals und des zu prüfenden Aufnehmers werden verglichen, was eine Überprüfung der Empfindlichkeit, des Frequenzgangs und des Phasengangs der geprüften Einheit ermöglicht. Die Frequenz- und Amplitudeneingänge des Erregers können variiert werden, um den gewünschten Prüfparametern zu entsprechen. Im Lieferumfang enthalten sind Verbindungskabel und ein spezieller Signalaufbereiter für die Verwendung mit dem Referenzstandard, um eine präzise Empfindlichkeit bei einer gemeinsamen Referenzfrequenz zu gewährleisten. Zum Lieferumfang gehören außerdem eine Reihe von Montagebolzen und ein NIST-rückführbares Kalibrierungszertifikat. Auslesegeräte, Schwingerreger und deren Steuerungen sind nicht enthalten.

Höhepunkte


  • 100 mV/g Empfindlichkeit
  • 0,5 Hz bis 10 kHz (± 5%) Frequenzbereich
  • 85 bis 264 VAC, 47 bis 440 Hz Stromversorgung
  • Optional batteriebetrieben

Anwendungen


  • Modell 394A10, 1/4-28-Gewinde, Montagebohrung
  • Modell 394A11, 10-32-Gewinde, Befestigungsloch

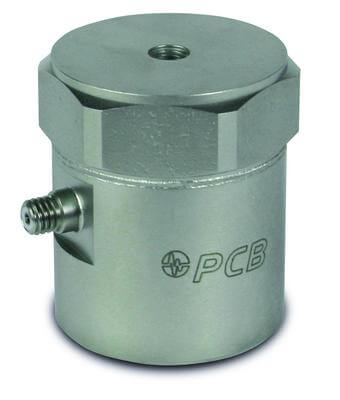

Reference - 301A10

Referenz - 301A10

Kalibrierung ICP® accel. 100 mV/g, 50g, 0,5 bis 10 kHz, seitlicher Anschluss 10-32, ¼-28 thd unten, ¼-28 thd oben.

  • Empfindlichkeit: (±2,0%) 100 mV/g (10,2 mV/(m/s2))
  • Messbereich: ±50 g pk (±490 m/s2 pk)
  • Breitbandige Auflösung: 0,004 g rms (0,039 m/s2 rms)
  • Frequenzbereich: (±5%) 0,5 bis 10000 Hz
  • Gewicht: 6,2 oz (176 g)

Reference - 301A11

Referenz - 301A11

Kalibrierung ICP® accel. 100 mV/g, 50g, 0,5 bis 10 kHz, 10-32 seitlicher Anschluss, ¼-28 thd an der Unterseite, 10-32 thd an der Oberseite.

  • Empfindlichkeit: (±2,0%) 100 mV/g (10,2 mV/(m/s2))
  • Messbereich: ±50 g pk (±490 m/s2 pk)
  • Breitbandige Auflösung: 0,004 g rms (0,039 m/s2 rms)
  • Frequenzbereich: (±5%) 0,5 bis 10000 Hz
  • Gewicht: 6,2 oz (176 g)

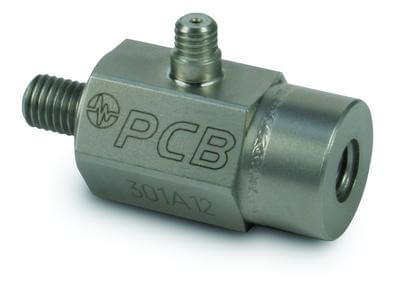

Reference - 301A12

Referenz - 301A12

Kalibrierung ICP® Shock Accel, 0,5 mV/g, 10.000 g, 1 bis 10 kHz, 10-32 seitlicher Anschluss, ¼-28 Bolzen unten, ¼-28 Gewinde oben.

  • Empfindlichkeit: (±20%) 0,5 mV/g (0,051 mV/(m/s2))
  • Messbereich: ±10000 g pk (±98100 m/s2 pk)
  • Breitbandige Auflösung: 0,02 g rms (0,20)
  • Frequenzbereich: (±5%) 1 bis 10000 Hz
  • Gewicht: 1,5 oz (42 g)

KONTAKTIEREN SIE UNSER KALIBRIERUNGSTEAM
KALIBRIERUNG HOME
KALIBRIERSYSTEME
PRÄZISIONS-SCHWINGUNGSKALIBRIERSYSTEME
TRAGBARE SCHWINGUNGSKALIBRATOREN
STAUDRUCK-KALIBRIERSYSTEME
AKUSTISCHE KALIBRIERSYSTEME
REFERENZ-BESCHLEUNIGUNGSAUFNEHMER
KALIBRIERDIENSTLEISTUNGEN
  • Kalibrierung
    • Audiometer-Kalibrierung
    • Kontakt
    • Globale Kalibrierungs-Servicezentren
    • Europäische Kalibrierungsdienste
    • Beschleunigungsmesser-Vibrationskalibrierung
    • Referenz-Beschleunigungsmessgeräte
    • Sensorkalibrierungsdienste und -systeme
    • Dynamische Druckkalibrierung
    • Beschleunigungsmesser Tragbare Schwingungskalibrierung
    • Akustische Mikrofonkalibrierung
    • Service Codes & Preise
    • Kalibrierungsdienste EU
    • PCB-Kalibrierungssysteme
    • Warum Kalibrierung wichtig ist
    • Kalibrierung BNL
    • Kalibrierungssysteme
    • Kalibrierung UK
    • Sensorkalibrierungsdienste
  • Luft- und Raumfahrt und Verteidigung
    • HUMS
    • Windkanal-Sensoren
    • Flugerprobung
    • Explosivstoffkanone und Aufprallprüfung
      • Placebo-Wandler
      • Ballistischer Spitzendruck
      • Leistungsmerkmale
    • Unterwasser-Sensoren
    • Umweltprüfungen
      • Extreme Umwelt
    • Ausgasungsarme Beschleunigungssensoren
      • Kabel
    • FLV
    • Bodenprüfung
    • Pyroschock-Sensoren
    • Erprobung von Verteidigungsfahrzeugen
    • Gas Turbine Testing
    • Space Testing (de-DE)
  • Automobilindustrie
    • Component System Performance
    • Lärm, Vibration und Härte
      • EV (de-DE)
    • Schiene
    • Off-Highway
    • Elektrofahrzeug
      • EV-Whitepaper
    • Entwicklung des Antriebsstrangs
      • Triaxial gefiltert
    • Datenerfassung der Straßenbelastung
      • Straßen-Simulationstests
    • Dauerhaftigkeit
      • Quarz-Schubbeschleunigungsmesser
    • Modal
    • motorsport
      • Einzelne Tri-Beschleunigungsmesser
    • Fahrverhalten und Fahrbarkeit
      • Pedalkraftsensor
    • Akustik
    • Automotive Safety (de-DE)
  • Energieerzeugung
    • Hubkolbenmaschinen
    • Verbrennungsdynamik
    • Wind Turbine
    • Kernenergie
    • Öl- und Gaspipelines
    • Wasserkraftwerke
    • Kryogenik
  • Lärmüberwachung
    • Umgebungslärm
    • Occupational Noise
    • Noise Enforcement
    • Bauakustik
    • Produktprüfung
  • Prüfung und Messung
    • Prüflaboratorien
    • Prüfung von Unterhaltungselektronik
    • Universitäre Laborprogramme
    • Prüfung von Konsumgütern
    • Akustische Prüfung
    • Pro Audio Prüfung und Entwicklung
      • Überprüfung des Lautsprecherdesigns
      • Kopfhörer-Ohrhörer-Tests
      • Klangmodellierung für Studioaufnahmen
      • Raumakustik Live-Musik
    • Prüfung und Überwachung der Infrastruktur
    • Semiconductor Manufacturing (de-DE)
  • Vorausschauende Instandhaltung und Prozessüberwachung
    • Motor-Vibrationen
    • Bergbau
    • Essen und Trinken
    • Pumpen & Unterwasserpumpen
    • Papiermaschinen und -förderer
    • Kühltürme
    • Getriebe
    • Vibrationssiebe und -förderer
    • Machine Tool Spindles
    • Walzen und Glühen von Stahl
    • Schraubenkompressoren
    • Schiffscontainer
    • Water / Waste Water
  • Miniatur-Manometer und Absolutdrucksensoren
  • OEM Anwendungen

Über PCB®




PCB® stellt Sensoren her, die von Konstruktionsingenieuren und den Verantwortlichen für die vorbeugende Instandhaltung zum Prüfen und Messen von Vibrationen, Druck, Kraft, Schall, Belastung und Schock in Forschung und Entwicklung sowie für industrielle Anwendungen verwendet werden.

Abteilungen von PCB

Newsletteranmeldung




Abonnieren Sie unseren Newsletter, um die neuesten Nachrichten und Produkt-Updates von PCB® zu erhalten.

Anmelden

. . . .

Kontakt



3425 Walden Avenue
Depew, NY 14043

SensorlineSM
716.684.0001

info@pcb.com

+49 2433 4444 400

3425 Walden Avenue
Depew, NY 14043

SensorlineSM
716.684.0001

info@pcb.com

+49 2433 4444 400

Jobs und Karriere




Freie Stellen PCB Careers
Soziale Medien Connect with us
Unternehmensvorstellung Why PCB

3425 Walden Avenue
Depew, NY 14043

SensorlineSM
716.684.0001

info@pcb.com

+49 2433 4444 400

Datenschutzbestímmungen | Terms and Conditions | Nachhaltigkeitskriterien (Environmental, Social & Governance – ESG) | Urheberrechtsvermerk

© PCB Piezotronics ist Entwickler und Hersteller von Sensoren zur Messung von Vibrationen, Schocks, Schall, Druck, Kraft und Dehnung sowie Zubehör. Die Produkte werden weltweit in den verschiedensten Branchen von Technikern und Ingenieuren bei der Produktentwicklung und -evaluierung eingesetzt sowie im Rahmen der vorbeugenden Instandhaltung und Prozessüberwachung.

Cookie
Preferences
