Easy-Mount Clips

Bij veel testartikelen is het soms niet mogelijk om een permanente sensor te installeren, omdat het testartikel permanent moet worden aangepast aan het montageoppervlak. Het productiebedrijf of hun klanten willen geen wijzigingen aan het geteste product. Daarom heeft de testgemeenschap vaak een korte termijn oplossing nodig voor het verzamelen van de vereiste gegevens. PCB® heeft de oplossing. PCB's Easy-mount Accelerometer Clips bieden praktische en economische installatietechnieken voor versnellingsmeters in multi-kanaals trillingsmeettoepassingen.

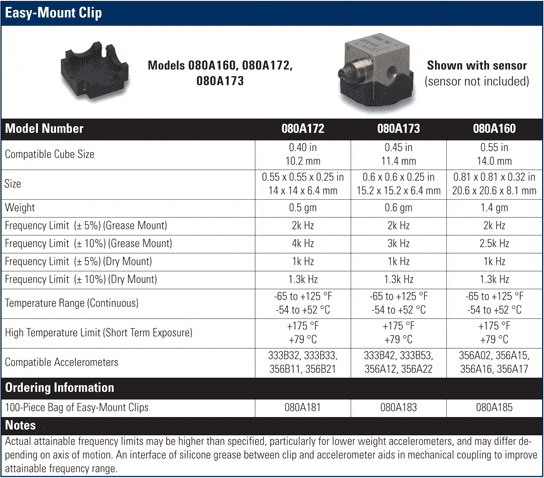

De clips kunnen worden bevestigd aan de teststructuur via dubbelzijdige tape of lijm. Zodra de clips geïnstalleerd zijn, worden de versnellingsmeters eenvoudig in de clips geklikt en zijn ze klaar om trillingsmetingen uit te voeren. Telkens wanneer een sensor wordt gemonteerd met een mechanische verbinding die minder stevig is dan een tapbout, schroef of bout is deze montage minder stijf dan gewenst. Het effect van een zachtere verbinding is een vermindering van de bovenste frequentierespons van de installatie. Gewoonlijk zal de testingenieur een vermindering van de frequentierespons tot tussen 2 KHz en 3,5 KHz hebben. De testingenieur moet nagaan of de resulterende frequentierespons binnen het aanvaardbare bereik van de vereiste gegevens ligt.

Nadat is vastgesteld dat de resulterende frequentierespons binnen de grenzen valt, is de testingenieur klaar om verder te gaan. Meer meetpunten en oriëntaties kunnen worden uitgevoerd met minder sensoren door op alle gewenste punten clips te installeren en deze te vullen met zoveel sensoren als nodig is. Sensoren worden dan verplaatst naar de resterende cliplocaties totdat alle metingen zijn voltooid. Triaxiale metingen kunnen worden verricht met kubusvormige versnellingsmeters met één as door de asoriëntatie voor opeenvolgende metingen te veranderen.

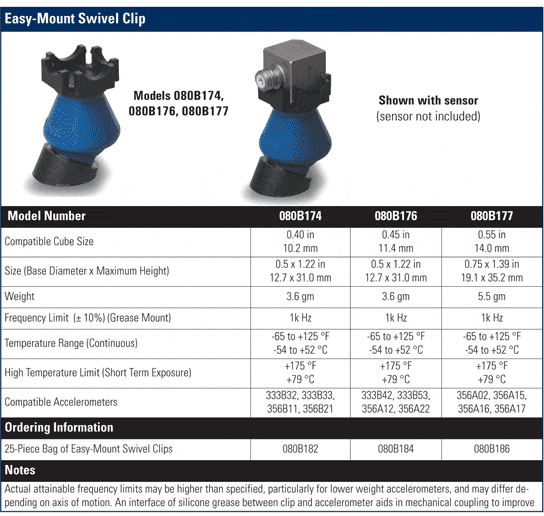

Bij typische technische tests kunnen drie meetassen ten opzichte van het aardoppervlak worden gedefinieerd. Maar in veel gevallen zijn de gedefinieerde sensorlocaties op het testobject niet correct georiënteerd. Daarom heeft PCB® een sensorklem ontworpen om te helpen bij de oriëntatie van de sensor volgens de testvereisten. Dankzij de draaibare clips kunnen sensoren die op gebogen of hellende oppervlakken zijn geïnstalleerd, langs het gewenste vlak en de gewenste as worden uitgelijnd. Deze clips draaien en draaien om volledige flexibiliteit in de uitlijning te bieden.
