general purpose icp® pressure sensor, 5000 psi, 1 mv/psi, 3/8-24 mtg thd, ground isolated

PRESSURE SENSOR, ICP®

Model 101A02

  • CE
  • IP

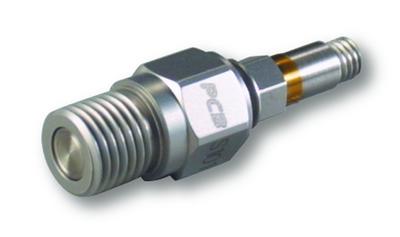

General purpose ICP® pressure sensor, 5000 psi, 1 mV/psi, 3/8-24 mtg thd, ground isolated

  • Measurement Range: 5000 psi (34500 kPa)
  • Sensitivity: (±0.1mV/psi)1.0 mV/psi (0.145 mV/kPa)
  • Low Frequency Response: (-5%)0.001 Hz
  • Resonant Frequency: >=400 kHz (>=400 kHz)
  • Electrical Connector: 10-32 Coaxial Jack
  • Weight: 0.44 oz (12.5 gm)

Specification Notes


[1] Zero-based, least-squares, straight line method.
[2] For +10 volt output, minimum 24 VDC supply voltage required. Negative 10 volt output may be limited by output bias.
[3] See PCB Declaration of Conformance PS023 for details.

English: SI:
Performance
Measurement Range (for ±5V output) 5000 psi 34500 kPa
Useful Overrange (for ± 10V output) 10000 psi 69000 kPa [2]
Sensitivity (±0.1 mV/psi) 1.0 mV/psi 0.145 mV/kPa
Maximum Pressure (static) 15000 psi 103000 kPa
Resolution 0.1 psi 0.690 kPa
Resonant Frequency ≥400 kHz ≥400 kHz
Rise Time ≤1.5 µ sec ≤1.5 µ sec
Low Frequency Response (-5 %) 0.001 Hz 0.001 Hz
Non-Linearity ≤2.0 % FS ≤2.0 % FS [1]
Environmental
Acceleration Sensitivity ≤0.002 psi/g ≤0.0014 kPa/(m/s²)
Temperature Range (Operating) -100 to +275 °F -73 to +135 °C
Temperature Coefficient of Sensitivity ≤0.03 %/°F ≤0.054 %/°C
Maximum Flash Temperature 3000 °F 1650 °C
Maximum Shock 20000 g pk 196000 m/s² pk
Electrical
Output Polarity (Positive Pressure) Positive Positive
Discharge Time Constant (at room temp) ≥500 sec ≥500 sec
Excitation Voltage 20 to 30 VDC 20 to 30 VDC
Constant Current Excitation 2 to 20 mA 2 to 20 mA
Output Impedance <100 Ohm <100 Ohm
Output Bias Voltage 8 to 14 VDC 8 to 14 VDC
Electrical Isolation 100000000 Ohm 100000000 Ohm
Physical
Sensing Geometry Compression Compression
Sensing Element Quartz Quartz
Housing Material Stainless Steel Stainless Steel
Diaphragm Invar Invar
Sealing Welded Hermetic Welded Hermetic
Electrical Connector 10-32 Coaxial Jack 10-32 Coaxial Jack
Weight 0.44 oz 12.5 gm

* All specifications are at room temperature unless otherwise specified.

Accessories


Supplied
065A03 Seal ring, 0.435" OD x 0.377" ID x 0.030" thk, brass (for Series 101 and 102, and Model 061A01) 3

Optional Versions


(M) Metric Mount
Accessories:
Supplied 065A40 Seal ring 0.435" OD x 0.397" ID x 0.030" thk brass 3

(S) Stainless Steel Diaphragm

English SI
Diaphragm 316L Stainless Steel
Diaphragm 316L Stainless Steel
